お疲れ様です、ichiです。
今回はエブリイの荷室に大型の収納棚をDIYで製作しました。
これまで私のエブリイには、床下収納を設置していました。
しかし、前回のDIYで床下収納付き床張りキットを撤去して作り直したことで、収納していたキャンプ用品や車中泊用品の行き場がなくなることに。
そこで今回、新たに荷室上部へ大型収納棚を製作することにしました。
車中泊用品やキャンプ用品は意外と荷物が多くなります。寝具、テーブル、ランタン、調理器具、ポータブル電源など、気が付くと荷室がいっぱいになります。
収納スペースを増やしながらも、下側のスペースはできるだけ広く確保したい。
そんな目的で今回のDIYをスタートしました。
YouTubeはこちら
過去記事はこちら
今回製作する収納棚の特徴
今回の収納棚には、いくつかのこだわりがあります。
まず一番の特徴は、荷室の端から端まで使える大型サイズであることです。
一般的な棚板だとスペースを余らせてしまうことがありますが、今回は車体形状に合わせて製作することで収納容量を最大限確保しました。
また、単なる四角い板ではなく、前側に丸みを持たせたデザインにしています。
機能だけを求めるなら直線的なデザインでも十分ですが、DIYだからこそ見た目にもこだわりたいところです。
丸みを加えることで車内全体がやわらかい印象になり、木製家具のような雰囲気も出すことができます。
さらに走行中の荷物落下を防ぐため、棚板前方には角材を使ったストッパーを設置することにしました。
収納力だけでなく、安全性も重視した仕様です。
使用した材料
今回使用した主な材料はこちらです。
・針葉樹合板
・角材
・木工用ビス

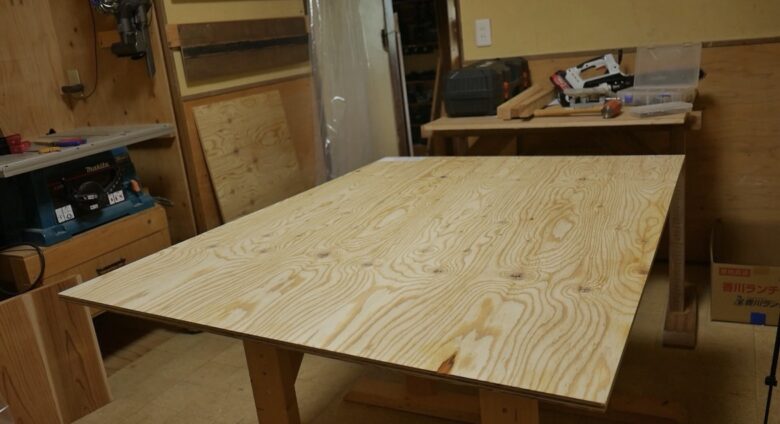

棚板には、針葉樹合板を使用しました。
ホームセンターで比較的安価に購入できるうえ、軽量なので車載用の棚板に向いています。
車は走行する以上、重量が増えると燃費や走行性能にも影響します。
そのため、必要以上に重い材料は避けたいところです。
針葉樹合板は軽くて加工しやすく、DIYにも最適な材料だと思います。
棚板の設計
まずは、荷室の寸法測定から始めました。

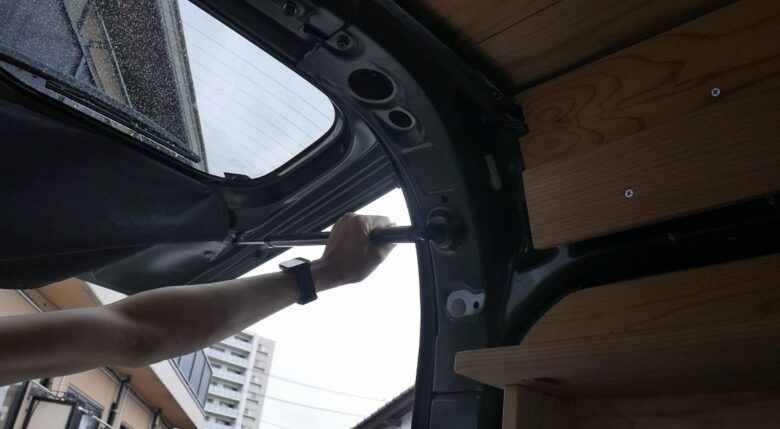

左右の内張り形状はフラットなので直線で問題ないですが、気になったのがバックドアのダンパー部分です。
ここを考慮せずに棚板を製作すると、せっかくの収納スペースが無駄になってしまいます。
そこでダンパー部分を避ける形状に加工し、可能な限り後方まで棚板を延ばせるよう設計しました。
少しの差ですが、収納スペースとして考えると意外と大きな違いになります。

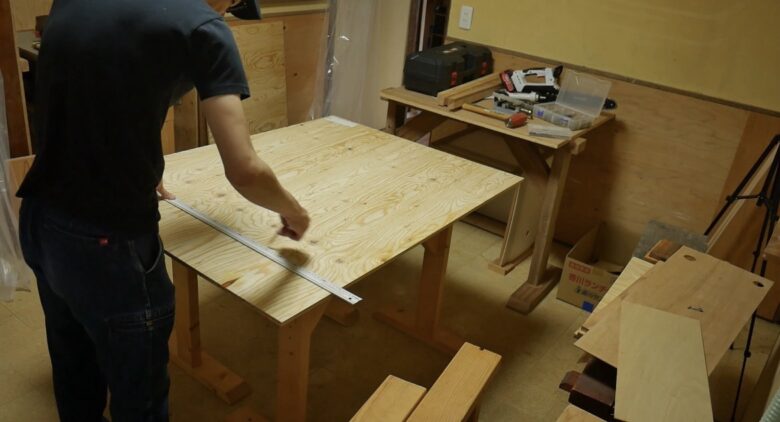

合板への墨付け

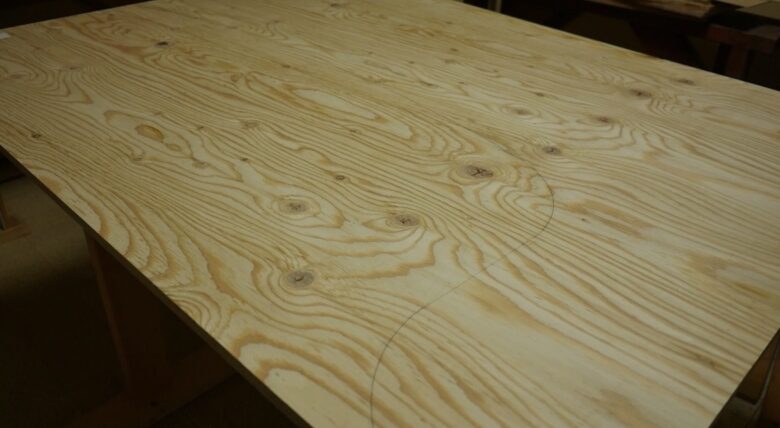

寸法が決まったら、針葉樹合板へ墨付けを行います。
今回のポイントは、前側の丸みです。
左右バランスを見ながら位置を決めて、ラインを引いていきます。
DIYでは、こうしたデザインを自由に決められるのが楽しいところです。
既製品にはない、自分だけの形を作ることができます。

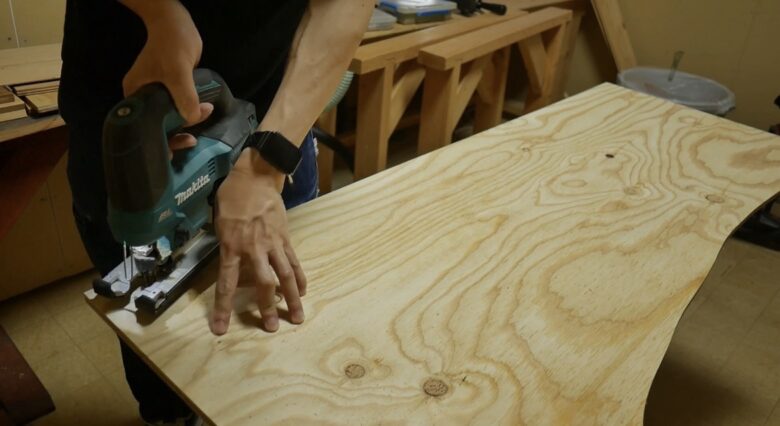

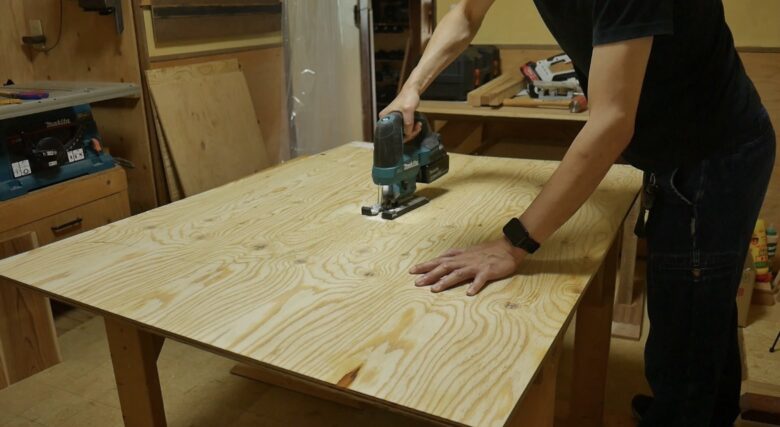

ジグソーでカット
墨付けが終わったら、ジグソーでカットしていきます。
曲線部分は、とくに慎重な作業が必要です。
焦って切るとラインから外れてしまうため、ゆっくり進めながら形を整えていきます。
また、バックドアダンパー部分の切り欠きもジグソーで加工しました。
この部分は、現物合わせをしながら少しずつ調整します。
一度に大きく切りすぎると修正できなくなるため、少し切っては合わせる作業を繰り返しました。
車内で仮合わせ
カット後は、車内へ持ち込んで確認します。
実際に設置してみると、図面上では分からなかった部分も見えてきます。
少し当たる箇所があれば、再度加工。
この作業を繰り返して、フィット感を高めていきます。
DIYは完成までに何度も修正が入りますが、その積み重ねが仕上がりの良さにつながります。

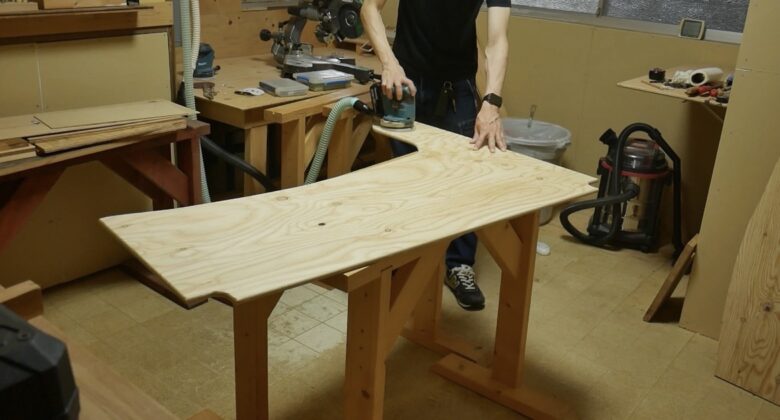

トリマーで面取り

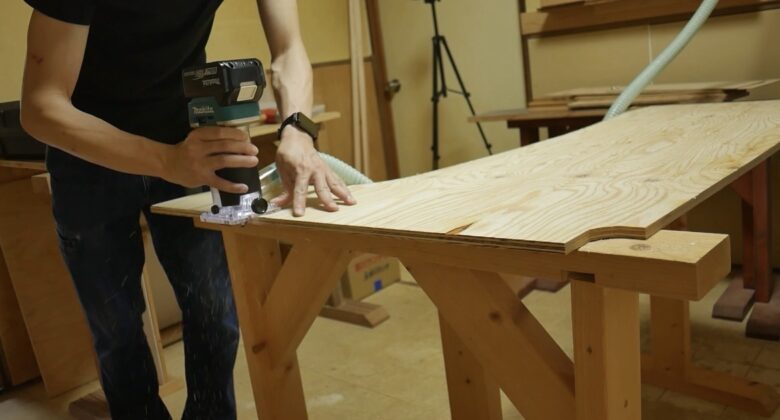

形状が決まったら、トリマーで面取りを行います。
角がそのままだと見た目も硬く、触った時に危険です。
面取りすることで、家具のような仕上がりになります。
手触りもよくなり、完成度が一気に向上します。
DIYでは省略されがちな工程ですが、個人的にはかなり重要な作業だと思っています。
サンダーで研磨
続いて、サンダーで全体を研磨します。
切断面の毛羽立ちを取り除きながら、表面も整えていきます。
研磨後は触り心地が大きく変わります。
塗装をしない場合でも、研磨はしっかり行うことで仕上がりに差が出ます。

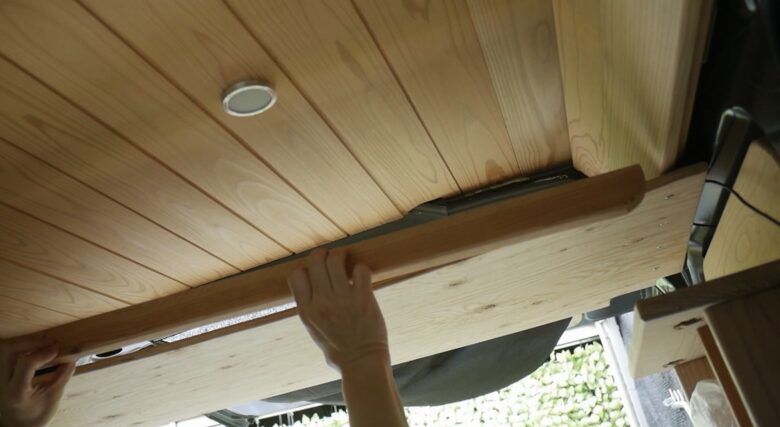

落下防止ストッパーを取り付け
棚板が完成したら、前側へ角材を取り付けます。
この角材が落下防止ストッパーになります。
走行中は、ブレーキやカーブで荷物が移動することがあります。
棚板が広いほど荷物も載せやすくなりますが、その分対策も必要です。
シンプルな構造ですが、実用性は非常に高いと思います。

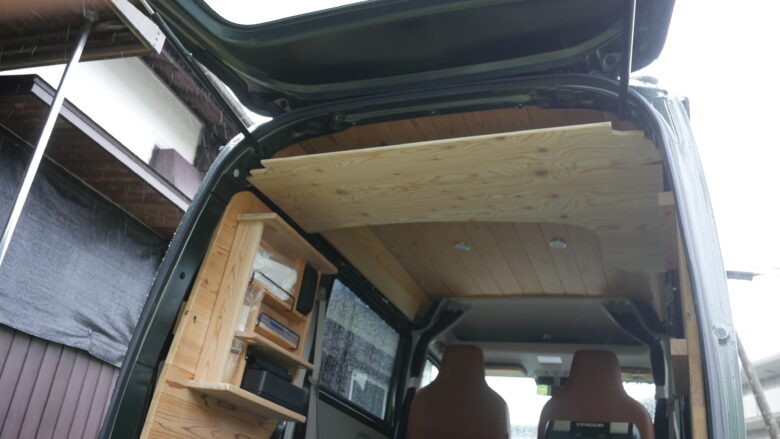

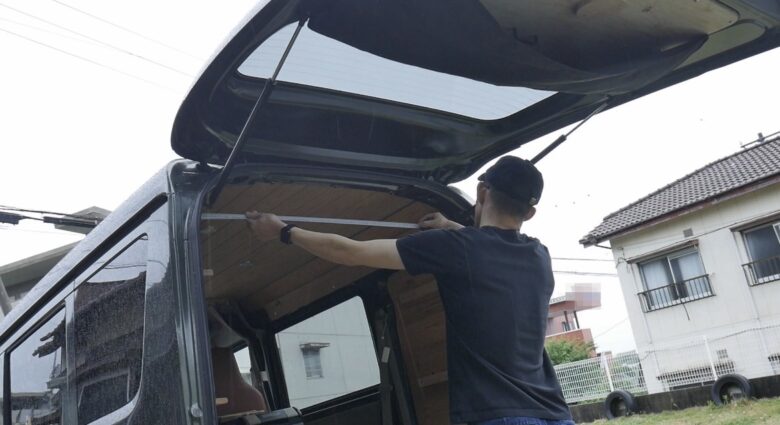

棚板を車内へ固定

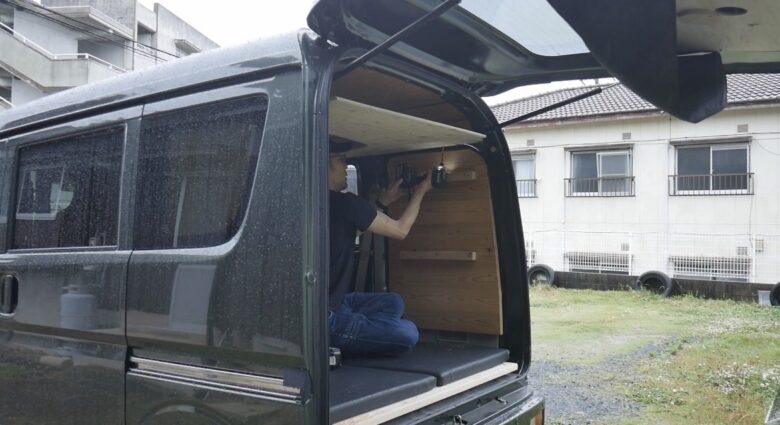

棚板の固定には、左右に取り付けてある1×4材を利用しました。
新たにステーなどを追加することなく、ビス固定だけでしっかり設置できます。
以前のDIYを活かせる点も、今回のメリットでした。
固定後はぐらつきもなく、安心して荷物を載せられそうです。

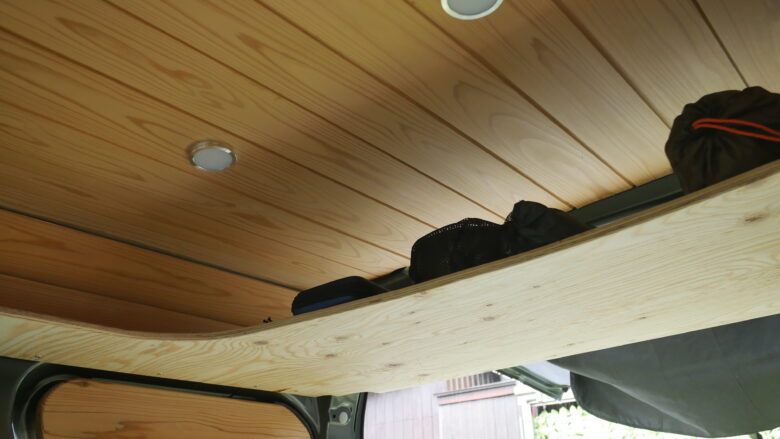

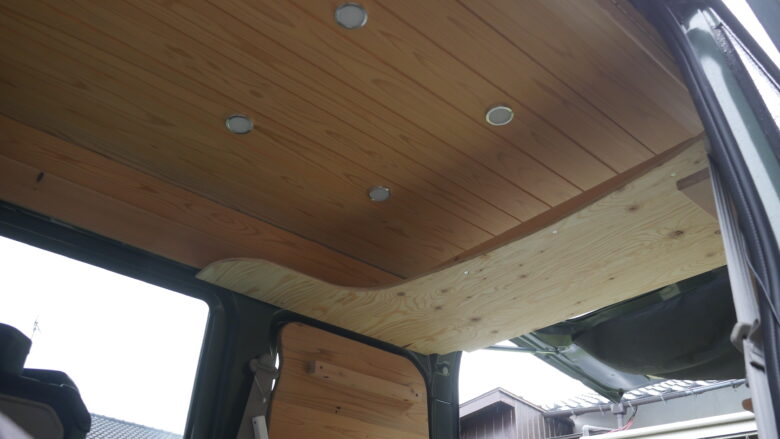

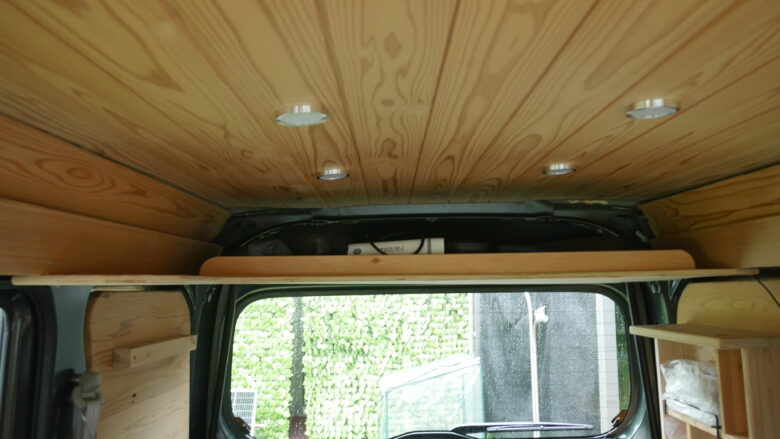

完成した収納棚

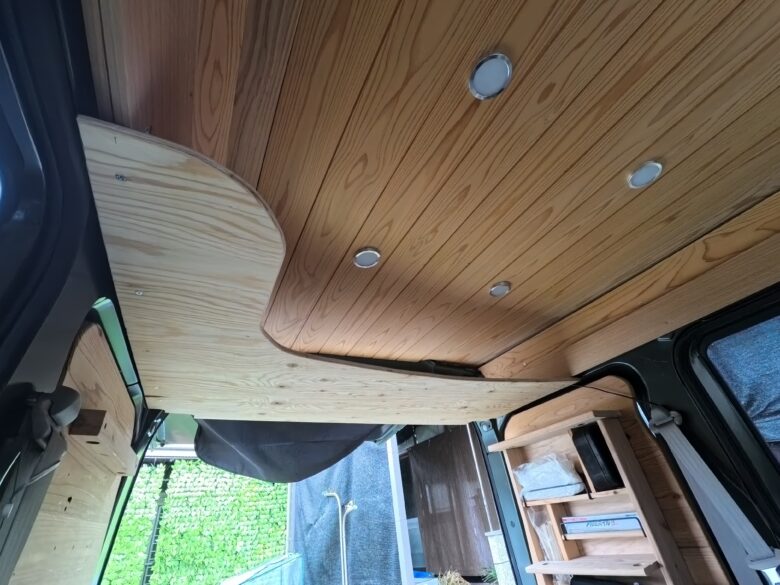

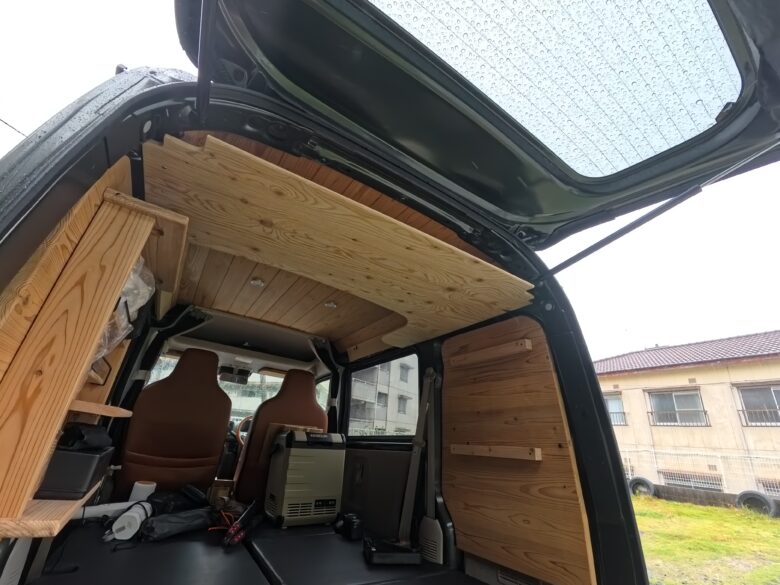

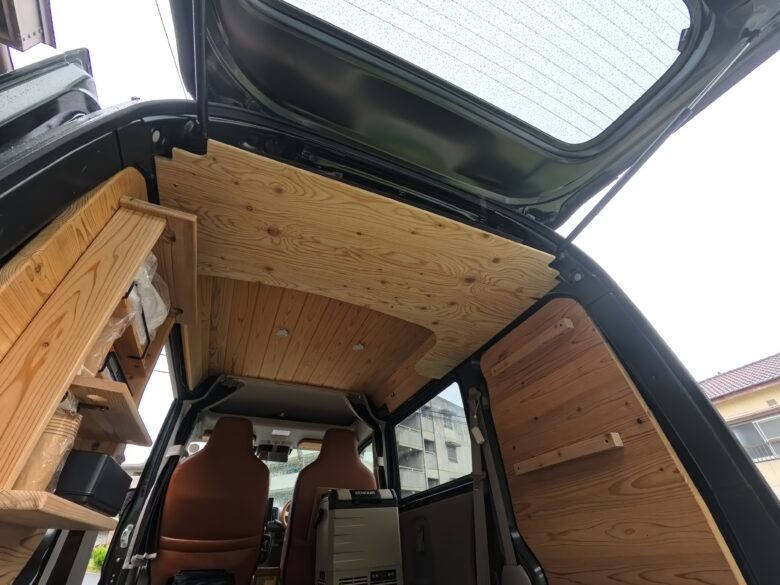

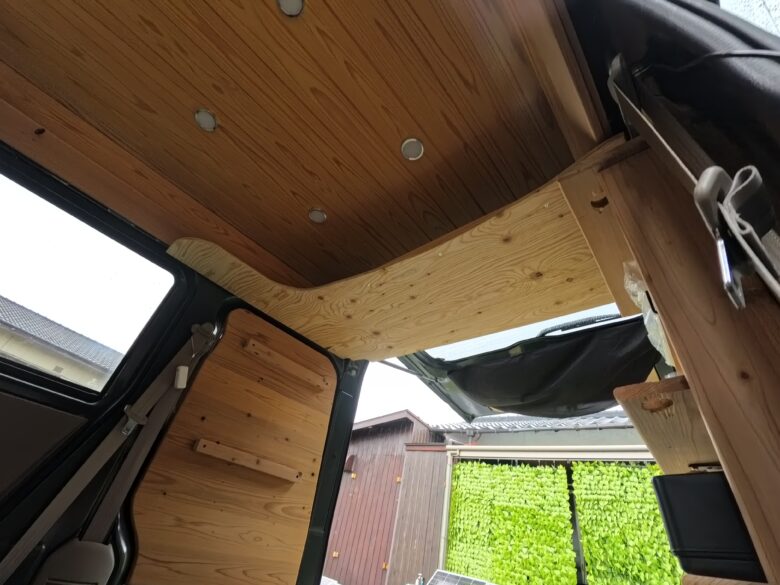

完成した収納棚がこちらです。
荷室上部いっぱいを活用した大型収納棚になりました。
丸みのあるデザインもイメージ通りで、車内の雰囲気によく馴染んでいます。
収納力も大幅に向上しました。
車中泊用品やキャンプ用品を上段へ収納できるため、下側スペースを広く使うことができます。
荷物の整理もしやすくなり、使い勝手はかなり向上したと思います。

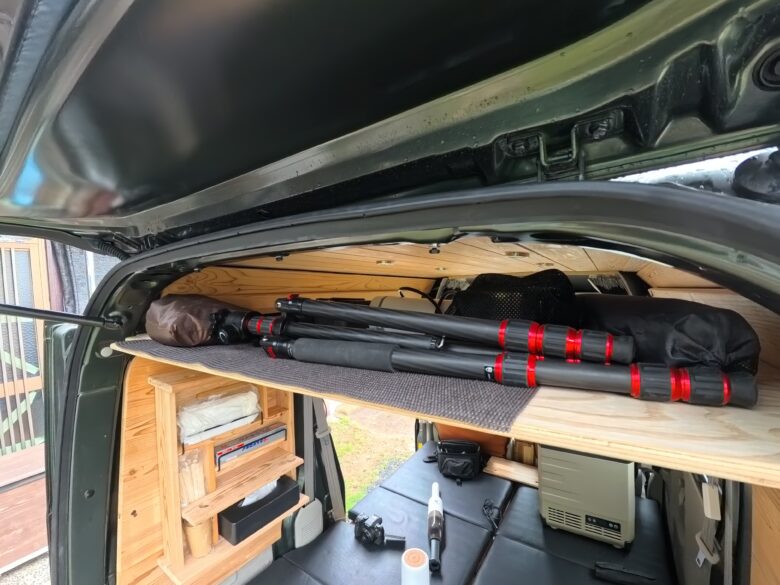

実際に使ってみた感想
完成後に荷物を載せてみると、想像以上に収納力がありました。
これまで床付近に積んでいた荷物を上部へ移動できるため、車内がかなりスッキリします。
また、必要なものを取り出しやすくなった点も大きなメリットです。
車中泊やキャンプでは積載と収納が快適さを左右します。
今回の棚板は今後の車中泊仕様づくりでも活躍してくれそうです。
まとめ
今回はエブリイの荷室に大型収納棚をDIYで製作しました。
床下収納を撤去した代わりに、上部空間を有効活用することで収納力を確保できました。
車中泊仕様やキャンプ仕様の軽バンを作っている方には参考になるDIYかもしれません。
今後も実際に使用しながら改善点があればアップデートしていきたいと思います。
それでは皆さま、ご安全に。
