存在感抜群!ジムニーJB64W用フロントテーブルDIY【第二弾】

お疲れ様です、ichiです。​

前回、ジムニーJB64型に自作のフロントテーブルを取り付けたのですが…

想像以上に使いやすい反面、どうしても気になったのが「わずかな傾斜」。


「まぁこの角度でも使えるっちゃ使える…」

そんなレベルではありましたが、やっぱり水平な方が気持ちいいし、物も安定します。

第一弾でつくったテーブルは、傾斜があり使用上問題があるほどの角度ではないんですが、やはり水平にした方がいいに決まってます。

そこで今回は、ジムニーオーナーさんからのアイデアも取り入れつつ、金具を使った水平フロントテーブルをDIYしてみました。

「ジムニーはDIYで遊ぶ車!」

そんな方の参考になるよう、製作工程も工具も細かくご紹介します。

ジムニーでは、ほかにもいろいろDIYでつくっているので、そちらもチェックしてみてください。

目次

材料と使用工具一覧

材料

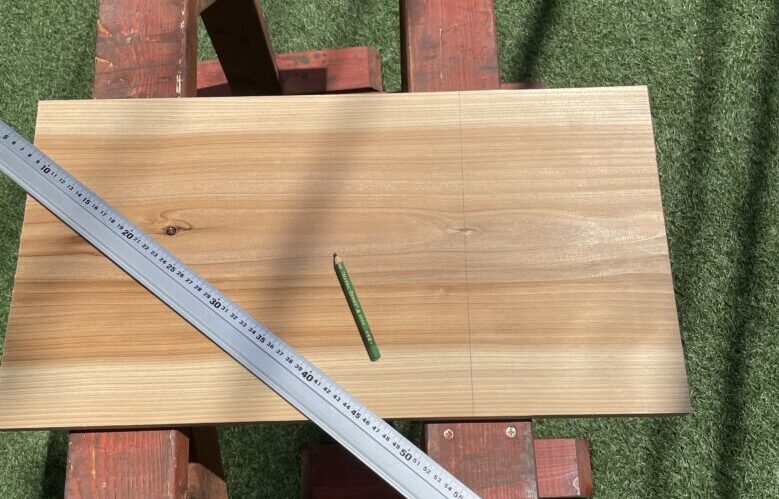

今回のテーブルも無垢材を使用しますが、前回の「ヒノキ」から今回は「スギ」に変更。

使う材料の一覧です。

  • 板材(今回はスギの無垢材を使用)
    ・幅450mm × 奥行130mm × 厚み25mm
  • L字ステー金具
  • ボルト
    ・M8×20mm
  • ユリヤネジ
    ・M4×10mm
  • 鬼目ナット(Eタイプつば無し)
    ・M4×10mm
  • マグネット(ダイソーの超強力マグネット13mm)

使用工具

使用する工具は、以下の通り。

  • 丸ノコ
  • トリマー
    ・ボーズ面ビット
  • サンダー
    ・♯120
    ・♯240
    ・♯400
  • ドリルドライバー
  • 紙ヤスリ
    ・♯60 か ♯80
  • 六角レンチ
  • ボアビット
    ・Φ15mm
  • 瞬間接着剤

今回のテーブルは前回よりちょっと手間をかけていますが、工具が揃っていれば簡単にできます。

それでは、作り方を紹介していきます。

ジムニー用テーブルの作り方

テーブルの角を丸くする

今回は、前方の角は丸みをつけて安全性と見た目をUPさせます。

スプレー缶など丸い物で、分かりやすいように丸く線を引きます。

線を引いた箇所を目印に、丸ノコで数回カットして形作っていきます。

ここはジグソーがあると簡単ですね。

カットができたら、サンダーを使って荒い番手から順番に形を整えていきます。

「♯60 → ♯120 → ♯240 →♯400」の順番でかけていきます。

荒い番手(♯60など)は削りすぎないように注意!

面取り加工

トリマーを使って、面取りします。

正面から側面にかけては、トリマーで面取り。

車体側は、紙ヤスリで軽く面取りする程度でOKです。

今回は面取りと同時にデザインもつけてみたので、紙ヤスリで丁寧にヤスリ掛けしていきます。

全体をヤスリ掛け

テーブル全体を、サンダーでヤスリ掛けしていきます。

「#120 → #240 → #400」の順に研磨し、滑らかに仕上げます。

これでテーブルの形作りは、ひとまず完了です。

L字ステー金具で固定

L字ステー金具と板材は、ユリヤねじ鬼目ナットを使って固定します。

まずL字ステー金具を車体にM8ボルトで固定し、板材側のボルトをとめる位置を決めて印をつけます。

M4の鬼目ナットなので径6mmの下穴をあけ、鬼目ナットを六角レンチでねじ込んでいきます。

鬼目ナットを入れたら、仮組みしてみます。

車体につけたL字ステー金具に板材を載せて、ユリヤねじを鬼目ナットに回し入れます。

仮組みして水平になればOK。

マグネットでテーブル固定

運転席側は、ダイソーの超強力マグネットを使ってズレ防止します。

径13mmのマグネットなので、ちょっと余裕をとって「φ15mm」のボアビットでマグネットを収める穴を作っていきます。

お勧めは、SK11のボアビット。

きれいな穴があくので、私はいつもSK11を使っています。

マグネットの厚みが約2mmほどだったので、板材より少し出すために2mmより少し浅く穴を掘りました。

塗装

お好みですが、今回は前回と同じくニス仕上げ。

木材によって発色が異なるので、ヒノキとスギで色味の違いを楽しめます。

塗装後に、瞬間接着剤でマグネットを板材に固定します。

ジムニーJB64W専用の自作テーブル完成

いかがですか?

前方の角も丸くして、安全&デザイン性もアップしました。

傾斜問題を、L字ステーの角度調整で解消。

ちなみに前回のテーブル製作の条件であったアシストグリップの隙間は今回のテーブル製作でも対処しています。

アシストグリップの隙間からケーブルを通し、充電しながらのスマホ置きも可能。

ちなみに前回のテーブルを再利用して、運転席側のドリンクホルダーにしました。

まとめ

前回のテーブルであった傾斜問題を、第二弾製作として取り付け方法で改善してみました。

前回のフロントテーブルDIYで気になった傾斜を、金具加工で完全水平化

角丸加工や面取りで、安全性とデザインも改善しました。

ジムニーJB64Wはカスタムの自由度が高く、こうしたDIYテーブルは内装の雰囲気を一気に変えてくれます。

必要な工具さえあれば、1日で完成できるのでぜひ挑戦してみてください。

「水平になっただけで、こんなに快適になるのか…!」

きっと実感できるはずです。

それでは皆さま、ご安全に。

今回使用した工具

よかったらシェアしてくださいね!
  • URLをコピーしました!

コメント

コメント一覧 (4件)

  • 突然のコメント失礼します。
    こちらの記事を参考に運転席側にミニテーブルをつけたいと考えています。
    L字金具はどのようなサイズの物を購入したらよろしいでしょうか?
    DIY初心者でして、不躾な質問かもしれませんが
    お教えいただけますと助かります。よろしくお願いします。

    • コメントいただきありがとうございます。

      私が使ったL字金具のサイズは覚えていないのですが、サイズの選ぶ基準としては

      ・L字のテーブル側は支える必要があるので、テーブルより少し短いサイズがベスト
      ・L字の車側は固定出来ればいいので、短くてもOK
      ・L字金具が重さで変形してしまわないように、ある程度の厚みが必要

      この3点に気をつけてもらえれば大丈夫なはずです。
      また何かご不明な点がありましたら、お気軽にご質問ください。

  • 親切なご回答ありがとうございます。
    お教え頂いた内容を参考に、不器用ながら制作に取り組んでみようと思います。
    また覗かせてもらいます。
    ジムニー関連のブログ楽しみにしています。

    • いずれジムニーのカスタムをすることがあれば、その時はまた紹介させていただきます。
      DIY頑張ってください!
